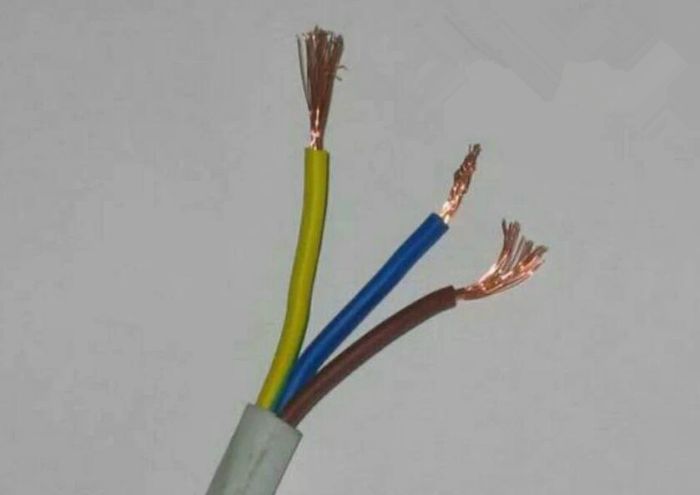

電源線承受電流估算

一平方的電源線最大能過多少安的電流，多大的功率。比方2.5平方的電線。工程施工中怎樣算要用多大的電線。

對于1.5、2.5、4、6、10mm2的導線可將其截面積數乘以5倍。7 x! g2 ?! Q0 h% ]
對于16、25mm2的導線可將其截面積數乘以4倍。
對于35、50mm2的導線可將其截面積數乘以3倍。
對于70、95mm2 的導線可將其截面積數乘以2.5倍。9 d. o- F$ O% U. [/ o
對于120、150、185mm2的導線可將其截面積數乘以2倍2 _. h& o: v7 G. R/ `- F
工作溫度30℃，長期連續90％負載下的載流量如下：# w K. K' y: L# `3 P, y
1.5平方毫米――18A
2.5平方毫米――26A) v& O' C8 o) Q4 _2 x0 ]/ I
4平方毫米――26A* l; h. G8 d. E" h
6平方毫米――47A3 M5 v& V" s; {0 P/ T" b$ {, E( D6 Y
10平方毫米――66A
16平方毫米――92A( |; Y" s" Z4 u! t7 p- s* O
25平方毫米――120A
平方毫米――150A
功率P=電壓U×電流I＝220伏×18安＝3960瓦
標GB4706.1-1992/1998規定的電線負載電流值（部分）
銅芯電線:..銅芯線截面積.. 允許長期電流..2.5 平方毫米(16A～25A)..8 v3 k& ^6 v9 A; J1 l
4平方毫米(25A～32A)..6平方毫米(32A～40A)+ a$ t- b7 |, b( }2 A: g8 W
鋁芯電線:鋁芯線截面積.. 允許長期電流..2.5 平方毫米(13A～20A). K, j' ~3 _: d9 _ u% h3 {
4平方毫米( 20A～25A).. 6平方毫米( 25A～32A)+ S: z! F9 ?' V& h
S: U1 k/ U6 o( z///舉例說明：////" B7 j3 D- M# F7 n; w
1、每臺計算機耗電約為200～300W(約1～1.5A)，那么10臺計算機就需要一條2.5 平方毫米的銅芯電線供電，否則可能發生火災。
2、大3匹空調耗電約為3000W(約14A)，那么1臺空調就需要單獨的一條2.5 平方毫米的銅芯電線供電。# c8 u u S1 a/ x# B
4 `! \" A& P( H) R g _3、現在的住房進線一般是4平方毫米的銅線，因此，同時開啟的家用電器不得超過25A(即5500瓦)，有人將房屋內的電線更換成6平方毫米的銅線是沒有用處的，因為進入電表的電線是4平方毫米的。* }9 {1 i( ]" c& W6 \& J* X0 U
4、早期的住房(15年前) 進線一般是2.5平方毫米的鋁線，因此，同時開啟的家用電器不得超過13A(即2800瓦)。
5、耗電量比較大的家用電器是：空調5A(1.2匹)，電熱水器10A，微波爐4A，電飯煲4A，洗碗機8A，帶烘干功能的洗衣機10A，電開水器4A% K% u9 l: Z$ v( d5 P! }
在電源引起的火災中，有90％是由于接頭發熱造成的，因此所有的接頭均要焊接，不能焊接的接觸器件5～10年必須更換(比如插座、空氣開關等)。, l+ M$ a7 n0 _2 L8 C! B; E& H
。。。。。。。。。。。。。。。國標允許的長期電流
4平方是 25-32A
平方是 32-40A
7 }5 d" N' w8 a+ L9 s& |, D* M其實這些都是理論安全數值,極限數值還要大于這些的,$ a/ x1 K/ W; K$ l+ g
2,5平方的銅線允許使用的最大功率是:5500W. 4平方的8000W,6平方9000W沒問題的.
40A的數字電表正常9000W絕對沒問題.機械的12000W也不會燒毀的.
銅芯電線電纜載流量標準電纜載流量口決：# H* p& k1 V2 Y
估算口訣：
二點五下乘以九，往上減一順號走。, P0 X- z+ N+ u# q$ `
三十五乘三點五，雙雙成組減點五。p4 P$ |; u) t. ^7 S8 J
條件有變加折算，高溫九折銅升級。) y! x. k) ?* n$ m' C9 E
穿管根數二三四，八七六折滿載流。4 G! s) b" T/ J
說明：
本節口訣對各種絕緣線(橡皮和塑料絕緣線)的載流量(安全電流)不是直接指出，而是”截面乘上一定的倍數”來表示，通過心算而得?！岸c五下乘以九，往上減一順號走”說的是2．5mm’及以下的各種截面鋁芯絕緣線，其載流量約為截面數的9倍。如2．5mm’導線，載流量為 2．5×9＝22．5(A)。從4mm’及以上導線的載流量和截面數的倍數關系是順著線號往上排，倍數逐次減l，即4×8、6×7、10×6、16×5、 25×4?！叭宄巳c五，雙雙成組減點五”，說的是35mm”的導線載流量為截面數的3．5倍，即35×3．5＝122．5(A)。從50mm’及以上的導線，其載流量與截面數之間的倍數關系變?yōu)閮蓚€兩個線號成一組，倍數依次減0．5。即50、70mm’導線的載流量為截面數的3倍；95、 120mm”導線載流量是其截面積數的2．5倍，依次類推?！皸l件有變加折算，高溫九折銅升級”。上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。若鋁芯絕緣線明敷在環境溫度長期高于 25℃的地區，導線載流量可按上述口訣計算方法算出，然后再打九折即可；當使用的不是鋁線而是銅芯絕緣線，它的載流量要比同規格鋁線略大一些，可按上述口訣方法算出比鋁線加大一個線號的載流量。如16mm’銅線的載流量，可按25mm2鋁線計算。5 h; |: ^: X X1 ^3 l
計算電纜載流量選擇電纜（根據電流選擇電纜）：
導線的載流量與導線截面有關，也與導線的材料、型號、敷設方法以及環境溫度等有關，影響的因素較多，計算也較復雜。各種導線的載流量通?？梢詮氖謨灾胁檎?。但利用口訣再配合一些簡單的心算，便可直接算出，不必查表。O; z7 t5 p3 L2 W- y
1. 口訣鋁芯絕緣線載流量與截面的倍數關系' {4 k! A6 d7 i) v4 ]
10下五，100上二，
25、35，四、三界，.8 V" G) @ ]& n- g( T3 S$ I
70、95，兩倍半。% I$ i* p% J# v, {7 o) r
穿管、溫度，八、九折。
裸線加一半。
銅線升級算。
說明口訣對各種截面的載流量（安）不是直接指出的，而是用截面乘上一定的倍數來表示。為此將我國常用導線標稱截面（平方毫米）排列如下：# G. C& s+ y" e! q8 [7 q
1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、 185……) @) P) s1 o! Y4 ~
(1)第一句口訣指出鋁芯絕緣線載流量（安）、可按截面的倍數來計算。
口訣中的阿拉伯數碼表示導線截面（平方毫米），漢字數字表示倍數。把口訣的截面與倍數關系排列起來如下：
1～10 16、25 35、50 70、95 120以上( i" T- B; V& @6 F
〉〉〉〉〉- o1 }/ |1 f1 V9 H% t6 l4 C5 J
五倍四倍三倍二倍半二倍' q; Y, o/ t* v5 r
現在再和口訣對照就更清楚了，口訣“10下五”是指截面在10以下，載流量都是截面數值的五倍。“100上二”（讀百上二）是指截面100以上的載流量是截面數值的二倍。截面為25與35是四倍和三倍的分界處。這就是口訣“25、35，四三界”。而截面70、95則為二點五倍。從上面的排列可以看出：除10 以下及100以上之外，中間的導線截面是每兩種規格屬同一種倍數。0 e. `3 d& Y8 n1 h5 X% A
例如鋁芯絕緣線，環境溫度為不大于25℃時的載流量的計算：
當截面為6平方毫米時，算得載流量為30安；
當截面為150平方毫米時，算得載流量為300安；3 g) D3 P4 l& w# q1 h$ d
當截面為70平方毫米時，算得載流量為175安；
從上面的排列還可以看出：倍數隨截面的增大而減小，在倍數轉變的交界處，誤差稍大些。比如截面25與35是四倍與三倍的分界處，25屬四倍的范圍，它按口訣算為100安，但按手冊為97安；而35則相反，按口訣算為105安，但查表為117安。不過這對使用的影響并不大。當然，若能“胸中有數”，在選擇導線截面時，25的不讓它滿到100安，35的則可略為超過105安便更準確了。同樣，2.5平方毫米的導線位置在五倍的始端，實際便不止五倍（最大可達到 20安以上），不過為了減少導線內的電能損耗，通常電流都不用到這么大，手冊中一般只標12安。
（2）后面三句口訣便是對條件改變的處理。
“穿管、溫度，八、九折”是指：若是穿管敷設（包括槽板等敷設、即導線加有保護套層，不明露的），計算后，再打八折；若環境溫度超過25℃，計算后再打九折，若既穿管敷設，溫度又超過25℃，則打八折后再打九折，或簡單按一次打七折計算。7 k) x7 v0 N# R0 Q# f% q& L
關于環境溫度，按規定是指夏天最熱月的平均最高溫度。實際上，溫度是變動的，一般情況下，它影響導線載流并不很大。因此，只對某些溫車間或較熱地區超過25℃較多時，才考慮打折扣。
例如對鋁心絕緣線在不同條件下載流量的計算：
當截面為10平方毫米穿管時，則載流量為10×5×0.8═40安；若為高溫，則載流量為10×5×0.9═45安；若是穿管又高溫，則載流量為10×5×0.7═35安。
k1 `$ G/ \+ h/ c8（3）對于裸鋁線的載流量，口訣指出“裸線加一半”即計算后再加一半。這是指同樣截面裸鋁線與鋁芯絕緣線比較，載流量可加大一半。
例如對裸鋁線載流量的計算：
當截面為16平方毫米時，則載流量為16×4×1.5═96安，若在高溫下，則載流量為16×4×1.5×0.9=86.4安。
W! B.(4)對于銅導線的載流量，口訣指出“銅線升級算”，即將銅導線的的截面排列順序提升一級，再按相應的鋁線條件計算。
例如截面為35平方毫米裸銅線環境溫度為25℃，載流量的計算為：按升級為50平方毫米裸鋁線即得50×3×1.5=225安.
對于電纜，口訣中沒有介紹。一般直接埋地的高壓電纜，大體上可直接采用第一句口訣中的有關倍數計算。比如35平方毫米高壓鎧裝鋁芯電纜埋地敷設的載流量為35×3=105安。95平方毫米的約為95×2.5≈238安。; `4 V+ C* A# I# w# v
三相四線制中的零線截面，通常選為相線截面的1/2左右。當然也不得小于按機械強度要求所允許的最小截面。在單相線路中，由于零線和相線所通過的負荷電流相同，因此零線截面應與相線截面相同。
型號名稱適用范圍
YJV 銅芯聚乙烯絕緣聚乙烯護套電力電纜敷設在室內、隧道及管道中，電纜不能承受壓力及機械外力作用。# G: E, }# ~. c3 i1 S4 D
VLV 鋁芯
YJV22 銅芯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜敷設在室內、隧道及直埋土壤中，電纜能承受壓力和其它外力作用。0 d2 {. U% T3 C w t
VLV22/ K6 W- A( j' ^) J
VV32 聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜敷設在室內、礦井中，電纜能承受相當?shù)睦Α?/span>
VLV32
VV42 聚氯乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜敷設在室內、礦井中，電纜能承受相當?shù)妮S向拉力。^, K5 ^2 ^8 ^8 I. _
VLV422 a( k' o* S! S6 x9 V9 n$ j/ B6 j
ZR-VV 聚氯乙烯絕緣聚氯乙烯護套阻燃電力電纜敷設在室內、隧道及管道中，電纜不能承受壓力及機械外力作用。7 X, |1 J; u- q2 [! f
ZR-VLV1 R; B6 T% x5 A+ g; `) \
ZR-VV22 聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃電力電纜敷設在室內、隧道及直埋土壤中，電纜能承受壓力和其它外力作用。
VLV22; {2 G6 I6 r$ e @
ZR-VV32 聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套阻燃電力電纜敷設在室內、礦井中，電纜能承受相當?shù)睦Α?/span>
VLV32: D& s3 C$ p1 P7 F) g9 f
ZR-VV42 聚氯乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套阻燃電力電纜敷設在室內、礦井中，電纜能承受相當?shù)妮S向拉力。
ZR-VLV42
電纜的型號由八部分組成：一、用途代碼－不標為電力電纜，K為控制纜，P為信號纜；二、絕緣代碼－Z油浸紙，X橡膠，V聚氯乙稀，YJ交聯聚乙烯三、導體材料代碼－不標為銅，L為鋁；四、內護層代碼－Q鉛包，L鋁包，H橡套，V聚氯乙稀護套五、派生代碼－D不滴流，P干絕緣；六、外護層代碼七、特殊產品代碼－TH濕熱帶，TA干熱帶；八、額定電壓－單位KV
有關電纜型號的問題) D9 X; b- F- H% C
SYWV（Y）、SYKV 有線電視、寬帶網專用電纜結構：（同軸電纜）單根無氧圓銅線+物理發泡聚乙烯（絕緣）+（錫絲+鋁）+聚氯乙烯（聚乙烯）
2、信號控制電纜（RVV護套線、RVVP屏蔽線）適用于樓宇對講、防盜報警、消防、自動抄表等工程
3、RVVP銅芯聚氯乙烯絕緣屏蔽聚氯乙烯護套軟電纜電壓300V/300V 2-24芯- h! d" A& \& n$ }9 F
用途：儀器、儀表、對講、監控、控制安裝- T# w5 \" V4 v A( x+ V
4、KVVP：聚氯乙烯護套編織屏蔽電纜用途：電器、儀表、配電裝置的信號傳輸、控制、測量; S: h2 N) X% q- V
5、RVV（227IEC52/53）聚氯乙烯絕緣軟電纜用途：家用電器、小型電動工具、儀表及動力照明& o. s" E) m$ q9 z P0 M
6、RV聚氯乙烯絕緣電纜2 g8 ~# e0 l- x$ j) d
7、RVS、RVB 適用于家用電器、小型電動工具、儀器、儀表及動力照明連接用電纜
8、BV、BVR 聚氯乙烯絕緣電纜用途：適用于電器儀表設備及動力照明固定布線用
9、KVV 聚氯乙烯絕緣控制電纜用途：電器、儀表、配電裝置信號傳輸、控制、測量3 Z4 s; M8 r$ ]8 W9 i
RVV 與 KVV RVVP 與 KVVP5 j% P5 h' N, r) D( a區別： RVV 和RVVP 里面采用的線為多股細銅絲組成的軟線，即RV線組成。! B V# h9 N6 m% K/ M" P
KVV 和KVVP 里面采用的線為單股粗銅絲組成的硬線，即BV線組成。
AVVR 與 RVVP區別：東西一樣，只是內部截面小于0.75平方毫米的名稱為AVVR 大于等于0.75平方毫米的名稱為RVVP." x" u. ^: ?2 `# P
SYV 與 SYWV 區別： SYV是視頻傳輸線用聚乙烯絕緣。SYWV是射頻傳輸線，物理發泡絕緣。用于有線電視。
RVS 與RVV 2芯區別： RVS為雙芯RV線絞合而成，沒有外護套，用于廣播連接。
RVV 2芯線直放成纜，有外護套，用于電源，控制信號等方面* q- R9 S6 }; I" s
R－連接用軟電纜（電線），軟結構。V－絕緣聚氯乙烯。 V－聚氯乙烯絕緣 V－聚氯乙烯護套 B－平型（扁形）。S－雙絞型。A－鍍錫或鍍銀。F－耐高溫P－編織屏蔽 P2－銅帶屏蔽 P22－鋼帶鎧裝 Y—預制型、一般省略，或聚烯烴護套FD—產品類別代號，指分支電纜。將要頒布的建設部標準用FZ表示，其實質相同
YJ—交聯聚乙烯絕緣
V—聚氯乙烯絕緣或護套
ZR—阻燃型
NH—耐火型/ m% o# b3 R F$ b. r% V
WDZ—無鹵低煙阻燃型: g! W/ ~. l( U, U! e
WDN—無鹵低煙耐火型
